防晃电技术(三) 防电压扰动控制器VDP-200简介

发布时间:

2023-01-14 09:50

1. 概述

随着工业系统中对变频器越来越多的应用,在方便了用户对工艺控制的同时也带来了很多困扰。变频器对电压的波动更敏感,由于电网电压的波动和闪变造成的电压扰动造成变频器意外停机,给用户造成巨大的经济损失。国网自控在变频器防电压扰动KHD-100-F的基础上,推出了一款针对复杂控制性的变频器防电压扰动装置VDP-200型产品。

2. 功能简介

VDP-200变频器防电压扰动装置,主要适用于复杂控制器变频器(如带正反控制变频器),PLC监测变频状态并控制器启停等应用场合。

1,变频器母线线电压测量与扰动检测(UL12,UL23,UL31 AC:380~660V)

2,变频器控制线电压测量与扰动检测(ULN AC:220V)

3,变频器直流电压测量与扰动检测(UDC DC: 100V~900V)

4,  两路可编程变频器启动输入DI(支持双路正反启动)

  5,变频器故障信号、变频器运行信号可编程输入DI

6,两路可编程变频器再启动输出DO(支持双路正反启动)

7,一路可编程变频器故障复归输出DO(晃电延时返回,正常立即返回)

8,一路可编程变频器运行信号输出DO(晃电延时返回,正常立即返回)

9,一路可编程变频器故障信号输出DO(晃电延时返回,正常立即返回)

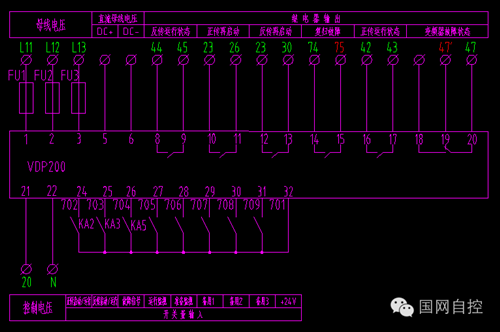

   VDP-200端子图

3.   技术特点

VDP-200变频器防电压扰动装置,采用高可靠32位数字信号处理器(DSP),计算速度快工作安全稳定,抗干扰能力强。

主要有如下技术特性点:

1,采用32位DSP数字信号处理器,技术速度快抗干扰能力强。

2 , 变频器再启控制逻辑采用自主产权的变频再启控制专利技术

3,DI输入与DO输出采用现场可编程控制,接线简单灵活。

4,变频器运行与故障信号采用立即动作、电压扰动延时返回确保工艺联锁可靠。

5,全方位变频器电压监测与扰动检测(变频母线电压、控制电压和变频直流电压)。

6,采用标准导轨式安装,手持式面板(选装)。全中文显示,可中英文切换。

7,支持RS485通讯,MODBUS-RTU通讯协议。

8,内置大容量超级电容,装置储能满后可电压完全中断装置可持续运行60s。

4.   典型应用

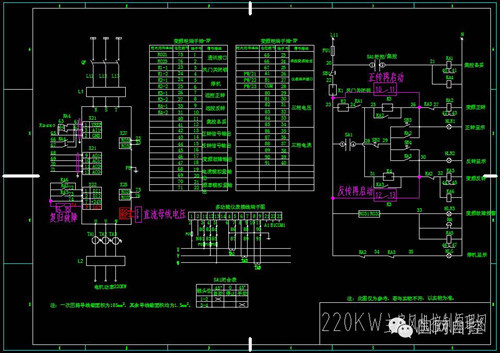

VDP-200再某项目220KW变频风机控制应用图1

VDP-200再某项目220KW变频风机控制应用图2

5.   功能参数

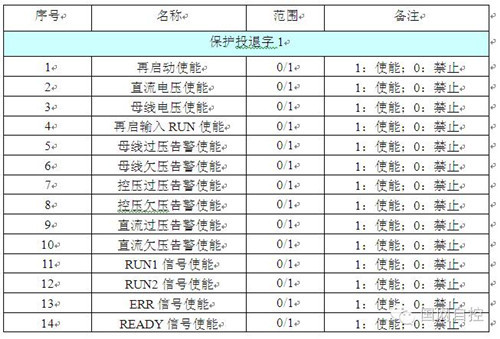

VDP-200功能投退表

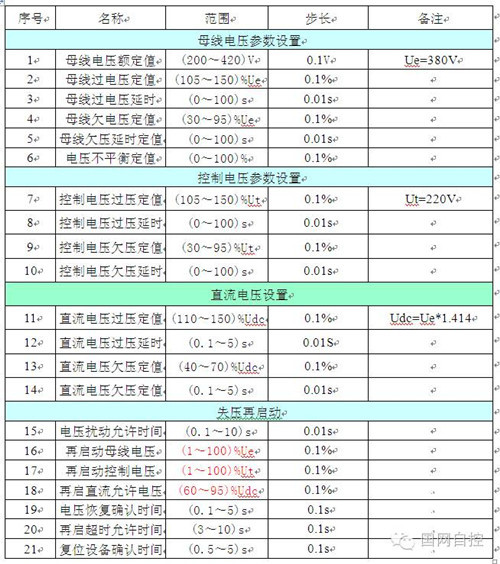

VDP-200功能参数设置表
